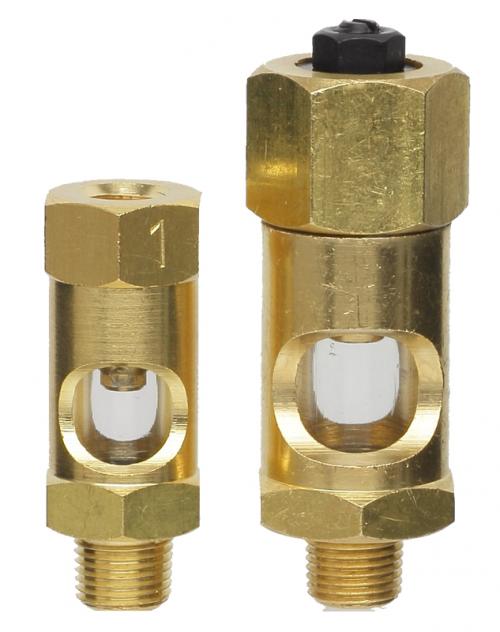

サイトフィード

油の供給状態が目視で確認できます。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

正しい使い方

型式

型式コードNo.T1T2BL1L2d仕様
SFB-4 106501 M8×1 Rc1/8 15 41 6 9 自然
滴下型
SFB-R 106502 Rc1/8
SFB-RA 106503 M8×1
SFB-RL 106504 Rc1/8 19 44 5 12
SF-R 106505 15 41 6 9 加圧
滴下型
SF-RA 106506 M8×1
外形寸法図
サイトフィード 外形寸法図

型式

型式コードNo.仕様
SFB-N 106510 自然滴下型ニードル付
SF-N 106511 加圧滴下型ニードル付
外形寸法図
サイトフィード 外形寸法図

型式

型式コードNo.仕様
SF-D 106520 加圧滴下型
外形寸法図
サイトフィード 外形寸法図

型式

型式コードNo.仕様
SFB-DN 106521 自然滴下型ニードル付
外形寸法図
サイトフィード 外形寸法図
