配管部品

SAG · ECMG 型(狭所配管用継手)

SAG · ECMG 型(狭所配管用継手)

・RoHs指令(2011/65/EU,(EU)2015/863準拠)
RoHS 基準に対応しております。雄ネジを接続する時、シール剤をご使用ください。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

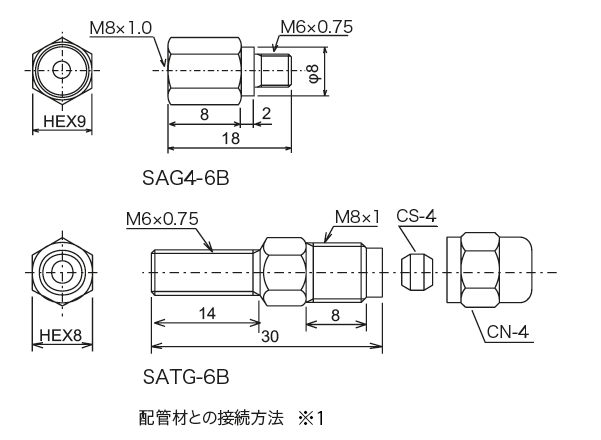

外形寸法図

SAG · ECMG 型(狭所配管用継手)
 外形寸法図

型式

型式コードNO.管外径(φ)
SAG4-6B 106366 4
SATG-6B 106064 4

※1. CS-4、CN-4は別途お買い求めください。

●材質:真鍮(C3604)

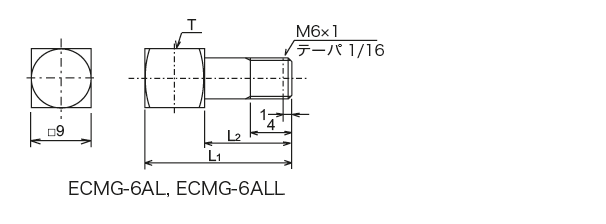

型式

型式コードNO.L1L2T
ECMG-6ALL 106382 23 14 M6×1
ECMG-6AL 106383 20 11 M6x1

組み立ての時にはオスネジにシール剤を使用してください。

外形寸法図

SC · EC · TC 型(コネクター)

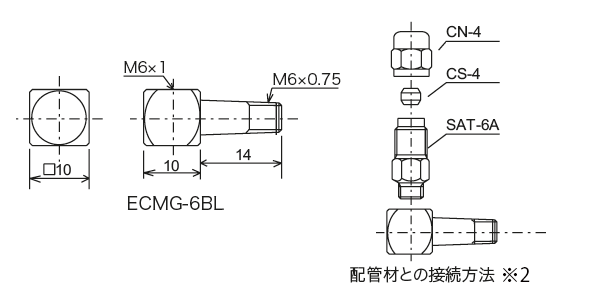

 外形寸法図

ナイロンパイプをご使用の際はチューブ・インサートが必要です。

型式

型式コードNO.
ECMG-6BL 166039

組み立ての時にはオスネジにシール剤を使用してください。
※2. CS-4、CN-4、SAT-6Aは別途お買い求めください。
