配管部品

ワンタッチ継手(ストレート)

ワンタッチ継手(ストレート)

接続するための部品です。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

使用流体 潤滑油
最高使用圧力 6MPa
使用精度範囲 10㎟/s以上
耐震動性 9G以下
※ナイロンパイプはリューベ製品をご使用ください。

型式

型式コードNO.管外径(Ø)L1L2B
OTS-4 106369 4 25 22 10
OTS-6 206152 6 27 24 12

材質

真鍮(本体)

※使用可能パイプはナイロンパイプです

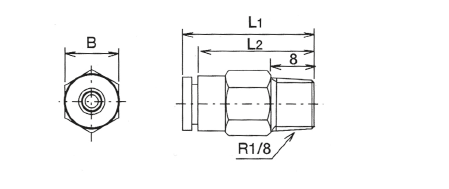

外形寸法図
外形寸法図
