配管部品

コネクター

SC · EC · TC 型(コネクター)

SC · EC · TC 型(コネクター)

・RoHs指令(2011/65/EU,(EU)2015/863準拠)

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.LT

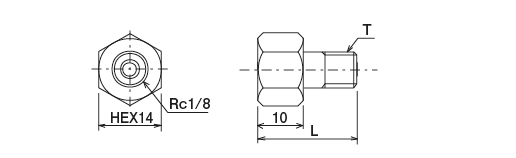

SC1-20 106141 20 R1/8
SC1-25 106142 25
SC1-30 106143 30
SC1-40 106144 40
SC1-50 106145 50
SC1-60 106146 60
SC2 206141 20 R1/4

●材質:真鍮(C3604)
Rはオスネジ、Rcはメスネジを表します。
組立のときは、オスネジにシール剤を使用してください。

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.

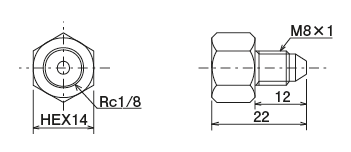

SC-8T 106147

●材質:真鍮(C3604)

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.

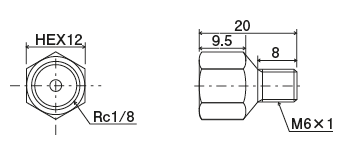

SC-6A 106154

●材質:真鍮(C3604)

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.

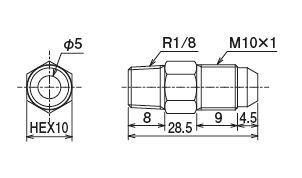

SC-10T 166152

●材質:真鍮(C3604)

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.
SCR 106151

●材質:真鍮(C3604)

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.
SC2-14T 612165

●材質:鉄(SUM24L)

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.
SC1-10T 612192

●材質:鉄(SUM24L)

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.L1L2L3
EC1-22 106101 22 14 14
EC1-25 106102 25
EC1-30 106103 30
EC1-40 106104 40
EC1-50 106105 50
EC1-60 106106 60
EC1-20 106107 20 12 12

●材質:真鍮(C3604)
Rはオスネジ、Rcはメスネジを表します。
組立のときは、オスネジにシール剤を使用してください

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.L

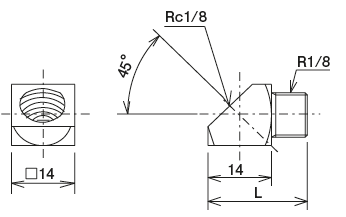

ECC-22 106121 22
ECC-25 106122 25
ECC-30 106123 30
ECC-40 106124 40
ECC-50 106125 50
ECC-60 106126 60

●材質:真鍮(C3604)
Rはオスネジ、Rcはメスネジを表します。
組立のときは、オスネジにシール剤を使用してください

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.

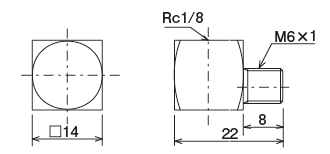

EC-6A 106181

●材質:真鍮(C3604)

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.

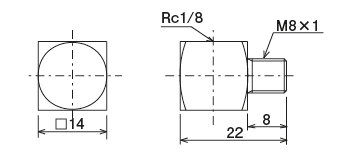

EC-8A 106182

●材質:真鍮(C3604)

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.LT
ECM-5A 106183 6 M5 × 0.8
ECM-6B 106184 M6 × 0.75
ECM-6A 106185 M6 × 1(テーパー1/16)
ECM-6BL 106192 8 M6 × 0.75(テーパー1/16)

●材質:真鍮(C3604)
※組立のときは、オスネジにシール剤を使用してください。

外形寸法図

SC · EC · TC 型(コネクター)
 外形寸法図

型式

型式コードNO.

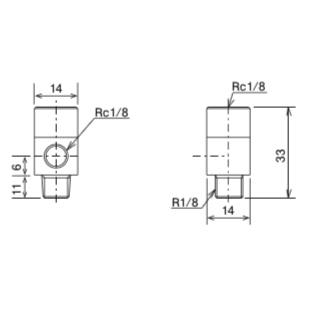

PGC 106169

●材質:真鍮(C3604)

圧力計取付用分岐コネクターです。
Rはオスネジ、Rcはメスネジを表します。
組立のときは、オスネジにシール剤を使用してください。
