配管部品

アダプターSA型

アダプターSA型

主配管・給油配管に使用するための部品です。

RoHS基準に対応した製品もご用意しております。詳しくは、お近くの営業所までお問い合せください。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

型式

型式コードNo.管外径
(φ)
L1L2T1T2B
SA4-16 106001 4 16 8 M8×1 R1/8 10
SA4-20 106002 20 12
在庫状況について、お問い合わせくださいSA4-25 106003 25 17
在庫状況について、お問い合わせくださいSA4-30 106004 30 22
在庫状況について、お問い合わせくださいSA4-35 106005 35 27
在庫状況について、お問い合わせくださいSA6-20 206001 6 20 8 M10×1 12
在庫状況について、お問い合わせください SA8-28 207001 8 28 10 M14×1.5 R1/4 17
材質:真鍮 (C3604)
※Rはオスネジ、Rcはメスネジを表します。

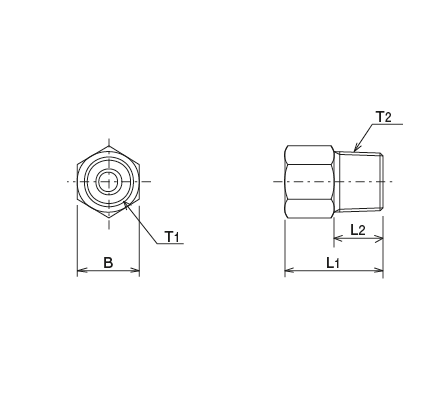

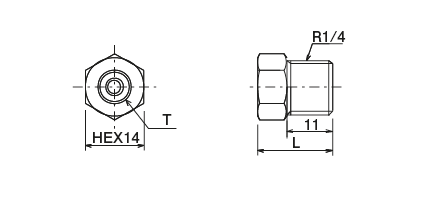

外形寸法図
アダプター SA型 外形寸法図

型式

型式コードNo.管外径(φ)
SA-4K 106011 4
材質:真鍮 (C3604)
CB-4、CS-4は、別途必要です。
外形寸法図/[パイプ貫通用]
アダプター SA型 外形寸法図

型式

型式コードNo.管外径(φ)
SAR-4 106061 4
SAR-6 206223 6
材質:真鍮 (C3604)
外形寸法図/[隔壁用]
アダプター SA型 外形寸法図

型式

型式コードNo.管外径(φ)L1L2T
在庫状況について、お問い合わせくださいSAT-6A 106062 4 20 4 M6×1
在庫状況について、お問い合わせくださいSAT-6B 106065 4 23 7 M6×0.75
材質:真鍮 (C3604)

※ナイロンパイプをご使用の際は、TI-4が必要です。
※狭い場所での配管にはECM-5A〜6BL、ECMGを使用すると接続できます。

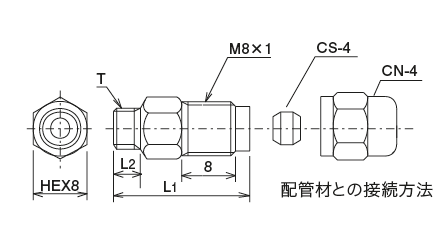

外形寸法図/配管材との接続方法
アダプター SA型 外形寸法図

型式

型式コードNo.管外径(φ)
在庫状況について、お問い合わせくださいSAT-1R 106081 4
材質:真鍮 (C3604)

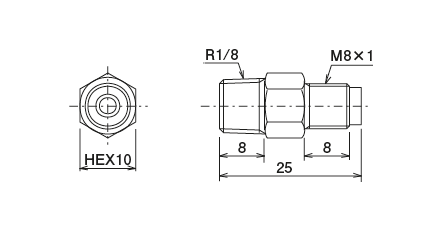

外形寸法図
アダプター SA型 外形寸法図

型式

型式コードNo.管外径
(φ)
L1L2T1T2B
在庫状況について、お問い合わせくださいSA4-5A 106082 4 18 6 M8×1 M5×0.8 10
在庫状況について、お問い合わせくださいSA4-6A 106084 M6×1
在庫状況について、お問い合わせくださいSA4-6B 106085 M6×0.75
在庫状況について、お問い合わせくださいSA4-7A 106087 M7×1
在庫状況について、お問い合わせくださいSA4-8A 106088 M8×1
在庫状況について、お問い合わせくださいSA4-10A 106089 M10×1 12
在庫状況について、お問い合わせくださいSA6-6A 106094 6 21 6 M10×1 M6×1
在庫状況について、お問い合わせくださいSA4-U 106099 4 22 8 M8×1 1/4-28UNF 10
在庫状況について、お問い合わせくださいSA6-U 106353 6 21 6 M10×1 12
材質:真鍮 (C3604)
外形寸法図
アダプター SA型 外形寸法図

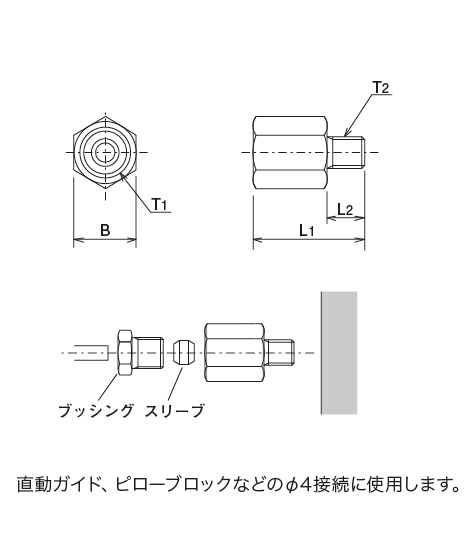

直動ガイド、ピローブロックなどのφ4接続に使用します。

型式

型式コードNo.管外径(φ)TL
在庫状況について、お問い合わせくださいSA4-2R 106091 4 M8×1 18
在庫状況について、お問い合わせくださいSA6-2R 206081 6 M10×1 20
材質:真鍮 (C3604)
外形寸法図
アダプター SA型 外形寸法図

型式

型式コードNo.管外径(φ)
在庫状況について、お問い合わせくださいSA6-8T 106095 6
材質:真鍮 (C3604)
外形寸法図
アダプター SA型 外形寸法図

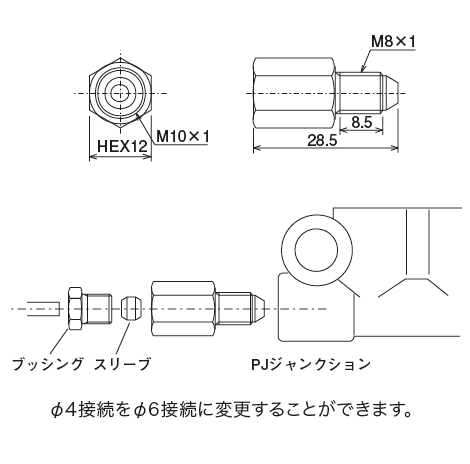

φ4接続をφ6接続に変更することができます。

型式

型式コードNo.管外径(φ)Td(φ)L
在庫状況について、お問い合わせくださいSA4-12A 206012 4 M8×1 3 14
在庫状況について、お問い合わせくださいSA6-12A 206011 6 M10×1 4 16
材質:真鍮 (C3604)
※このアダプターはシーリング・ワッシャーと併用して使用します。
外形寸法図
アダプター SA型 外形寸法図
在庫状況について、お問い合わせください在庫状況について、お問い合せください。
