配管部品

パイプクリップ

パイプクリップ

配管材を固定するための部品です。

RoHS基準に対応した製品もご用意しております。詳しくは、お近くの営業所までお問い合せください。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

型式

型式重量コードNo.管外径(φ)
×本数
 L1L2L3L4tWφ
PC-4-1   106301 4×1 片どめ 17.2 9 - 5 1.2 10 5.2
PC-4-2   106302 4×2 21.2
PC-4-3   106303 4×3 25.2
PC-4-4   106304 4×4 両どめ 42 10 32
PC-4-5   106305 4×5 46 36
PC-4-6   106306 4×6 50 40
PC-4-1L   106311 4×1 片どめ 17.2 9 - 6.2
PC-4-2L   106312 4×2 21.2
PC-4-3L   106313 4×3 25.2
PC-4-4L   106314 4×4 両どめ 42 10 32
PC-4-5L   106315 4×5 46 36
PC-4-6L   106316 4×6 50 40
PC-4-1LL   106321 4×1 片どめ 22.2 11 - 8 15 8.5
PC-4-2LL   106322 4×2 26.2
PC-4-3LL   106323 4×3 30.4 11.2
PC-4-4LL   106324 4×4 両どめ 50 11 34
PC-4-5LL   106325 4×5 片どめ 38.4 11.2 -

材質

型式重量コードNo.管外径(φ)
×本数
 L1L2L4tWφ
PC-6-1   206301 6×1 片どめ 20.2 10 5 1.2 10 5.2
PC-6-2   206302 6×2 25.2
PC-6-3   206303 6×3 31.2
PC-6-1L   206311 6×1 20.2 6.2
PC-6-2L   206312 6×2 25.2
PC-6-3L   206313 6×3 31.2
PC-6-1LL   206321 6×1 24.2 12 8 15 8.5
PC-6-2LL   206322 6×2 30.4

材質

型式重量コードNo.管外径(φ)
×本数
 L1L2L4tWφ
PC-8-1   207301 8×1 片どめ 22.7 12 6 1.6 11.5 6.4
PC-8-2   207302 8×2 30.7
PC-10-1   208301 10×1 29.2 14.4 8 1.2 15.4 6.2

材質

外形寸法図

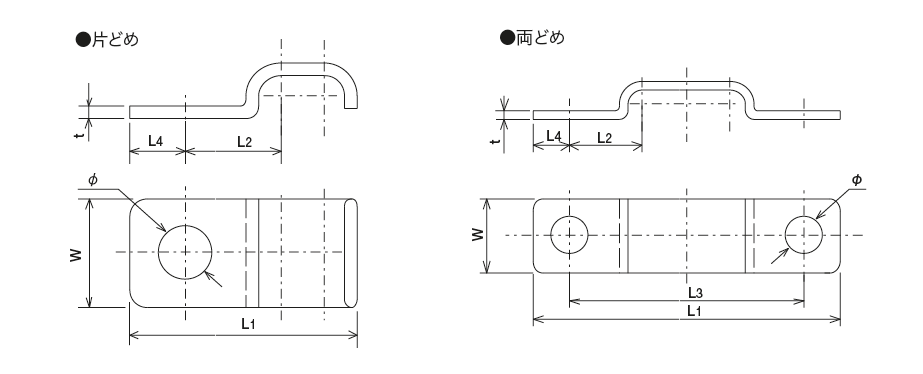

パイプクリップ 外形寸法図
