吐出量調整型定量バルブDVR型

吐出量調整型定量バルブDVR型

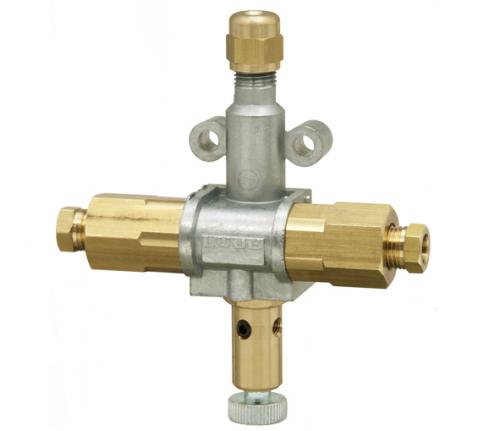

PM型ポンプから圧送されるオイルを 定量吐出します。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

型式

コードNO.型式口数L1L2
619041 DVR-1 1 71 -
619042 DVR-2 2 96 -
619043 DVR-3 3 121 27
619044 DVR-4 4 146 52
619045 DVR-5 5 171 77
619046 DVR-6 6 196 52
619047 DVR-7 7 221 77
619048 DVR-8 8 246 102
619049 DVR-9 9 271 127
619050 DVR-10 10 296 102

仕様

吐出油量 0.03、0.05,0.1,0.2,0.3,0.5ml/ストローク
作動圧力 1.2MPa
復帰圧力 0.5MPa



吐出量ピストンストローク(mm)L3寸法(mm)
0.5 10 10.6
0.3 6 6.6
0.2 4 4.6
0.1 2 2.6
0.05 1 1.6
0.03 0.6 1.2
0 0 0.6

基本取付穴位置

左より12345678910
DVR-1 - - - - - - - - -
DVR-2   - - - - - - - -
DVR-3   - - - - - - -
DVR-4     - - - - - -
DVR-5       - - - - -
DVR-6         - - - -
DVR-7           - - -
DVR-8             - -
DVR-9               -
DVR-10











資料

外形寸法図
外形寸法図
