圧力スイッチ

圧力スイッチ

主配管上に取付けられシステム全体の昇圧異常を知らせます。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

・SPS型

定格 250V、5A 125V、10A
接点構成 赤 - 青回路の場合は圧力上昇にてスイッチOFF
赤 - 黒回路の場合は圧力上昇にてスイッチON
・PS型

電気定格 AC120/240V 135VA(但しAC240Vは電気用品の適用対象外とする)
DC28V 2A
作動圧力 下記一覧表参照
耐圧圧力 4.4MPa
破壊圧力 14.7MPa

型式

・SPS型

型式コードNo.作動圧力(MPa)下限圧力(MPa)耐圧MPa
SPS-8TP-1.7-1.4-3/8 209181 1.7 1.4 21
SPS-8T-0.1-0.05-1/4 109181 0.1 0.05 1
SPS-8T-0.25-0.2-1/4 109182 0.25 0.2 2
SPS-8T-0.4-0.35-1/4 109183 0.4 0.35
SPS-8T-1.2-0.9-1/4 109184 1.2 0.9
・PS型

型式コードNo.接点形式作動圧力(MPa)復帰圧力(MPa)
PS-B170 209170 NC 1.667±0.049 0.883±0.147
PS-A170 209171 NO 1.667±0.049 0.882±0.147
PS-B014 209172 NC 0.137±0.029 0.069±0.029
PS-B150 209173 1.471±0.049 0.883±0.147
PS-B021 209174 0.206±0.029 0.147±0.029
PS-B015 209175 0.147±0.029 0.098±0.029
PS-A115 209176 NO 1.128±0.049 0.441±0.098
PS-A011 209177 0.108±0.029 0.049±0.029
PS-A150 209178 1.471±0.049 0.883±0.147
PS-A014 209203 0.137±0.029 0.069±0.029
PS-A180 209204 1.765±0.049 0.883±0.147
PS-A110 209205 1.079±0.049 0.558±0.147
※PS圧力スイッチは、ジャンクションPV-1と組み合わせてご使用ください。


正しい使い方

落下などの強い衝撃を加えないでください。
設定範囲内でご使用ください。

資料

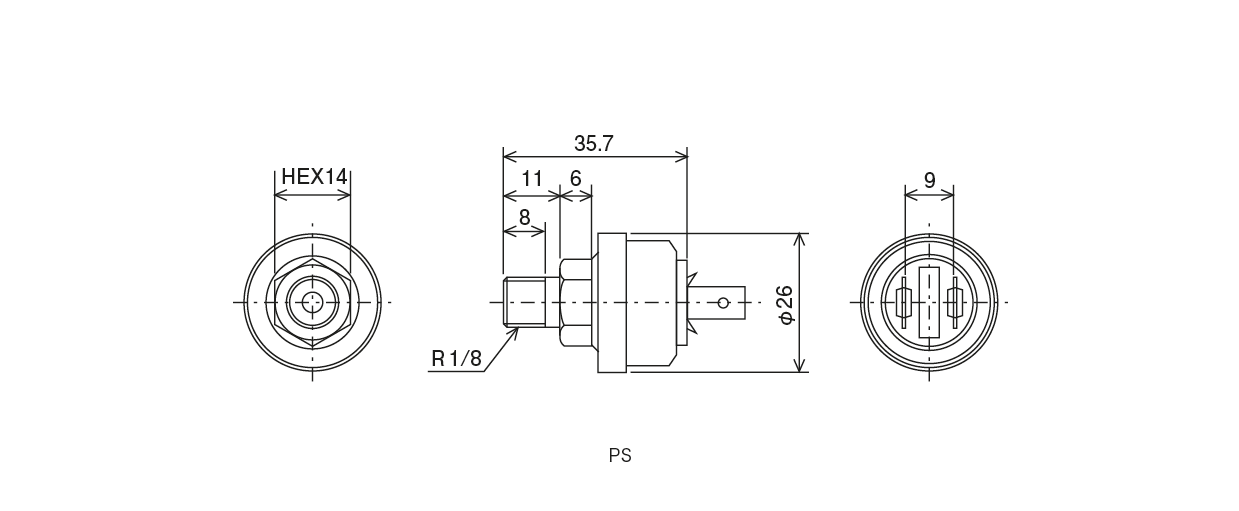

外形寸法図
外形寸法図

カタログダウンロード

DXF図面ダウンロード

STEP図面ダウンロード
