オイルシステム

タンク

板金タンク 8ℓ

板金タンク 8ℓ

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

型式

適用ポンプ型 式コードNo.ポンプタンクオイルレベルスイッチメカトロン
AMZ100S
AMO
AMR-III-150
T-80L-AOF 104386 -
T-80L-AOB 104486 -
MMXL-III
MMX-II
AMS
PM-8S
T-80L-LXF 104373 -
T-80L-LXB 104473 -
T-80L-RXF 104374 -
T-80L-RXB 104474 -
AMI-300S
AMI-300
T-80L-LHF 104378
T-80L-LHB 104478
T-80L-RHF 104379
T-80L-RHB 104479
T-80L-OLHF 104384
T-80L-OLHB 104484
T-80L-ORHF 104385
T-80L-ORHB 104485
AMI-1000S
AMI-1000
T-80L-LKF 104376
T-80L-LKB 104476
T-80L-RKF 104377
T-80L-RKB 104477
T-80L-OLKF 104382
T-80L-OLKB 104482
T-80L-ORKF 104383
T-80L-ORKB 104483
ACM-II
AM
ADM
T-80L-LAF 104371
T-80L-LAB 104471
T-80L-RAF 104372
T-80L-RAB 104472
T-80L-OLAF 104380
T-80L-OLAB 104480
T-80L-ORAF 104381
T-80L-ORAB 104481
材質:SPCC 全容量:12.3ℓ 有効容量:8.0ℓ 塗装色:シルバー


資料

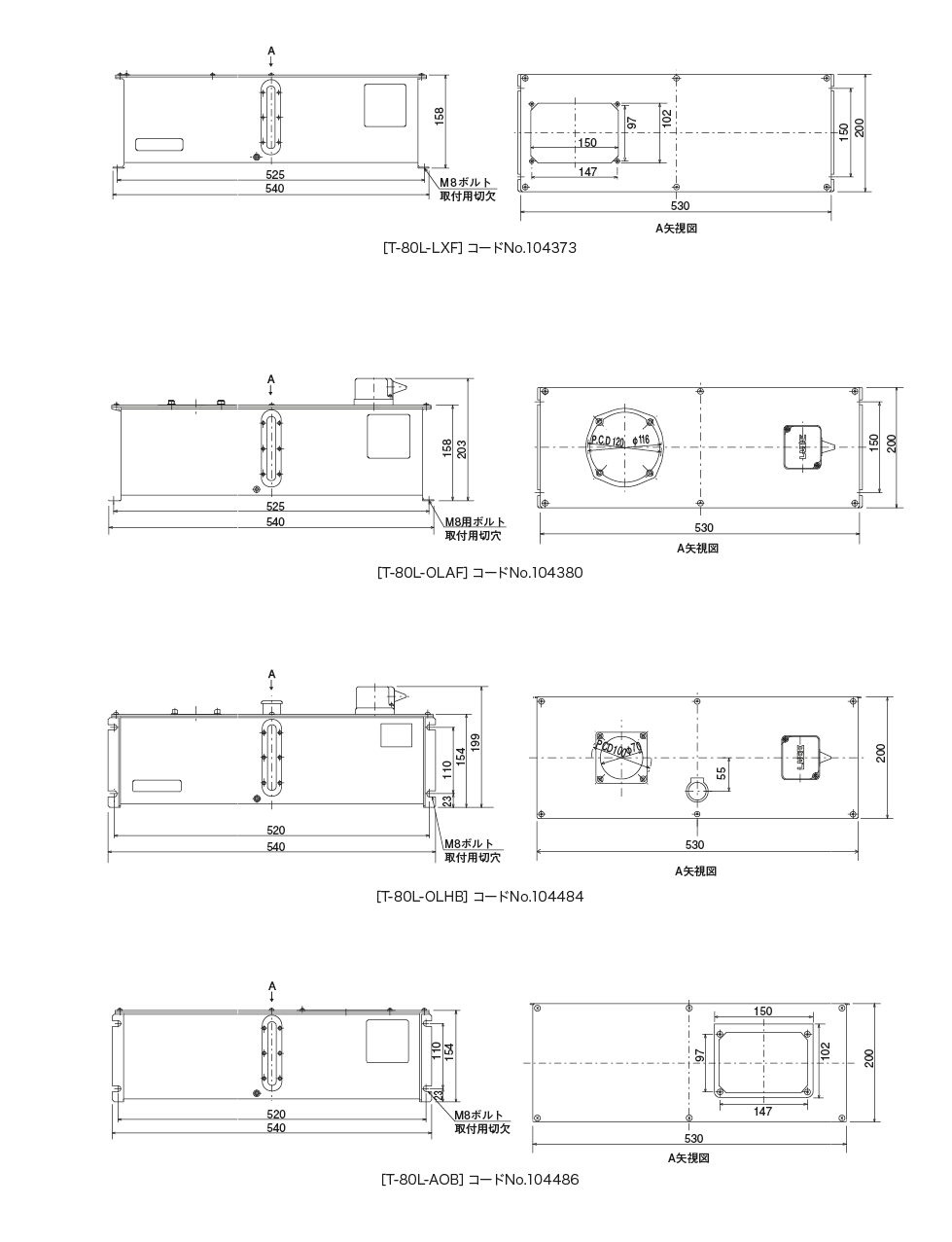

外形寸法図
外形寸法図

カタログダウンロード

DXF図面ダウンロード

STEP図面ダウンロード
