オイルシステム

連続(循環)分配システム

抵抗式連続用バルブ コントロールユニット

抵抗式連続用バルブ コントロールユニット

抵抗方式の連続給油用比例分配バルブです

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

常用使用圧力 0.8MPa以下

材質

真鍮(本体)

正しい使い方

流れ方向、ジャンクションとのネジ接続寸法を確認してください。
取付用ジャンクションは、こちらをご覧ください。
システム設計の際は、こちらからお問い合せ下さい。
内部構造
抵抗式連続用バルブ コントロールユニット 内部構造

資料

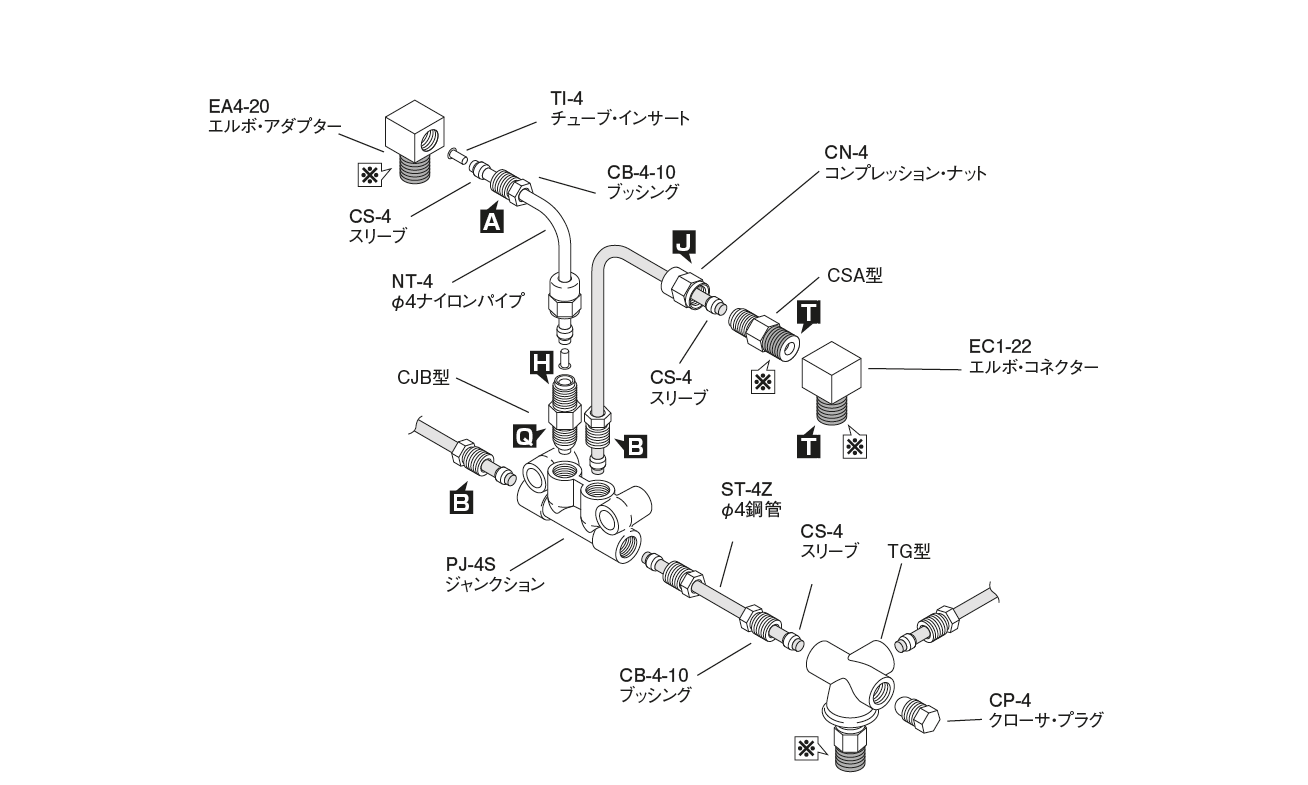

配管レイアウト図

このレイアウトはあくまでも1例です

抵抗式連続用バルブ コントロールユニット 配管レイアウト図
マークの箇所には、シール剤を使用してください。
マークは、締付けトルクを表します。締付けトルク表を参照ください

※ジャンクションヘッダーは、こちらをご覧ください。

型式

型 式コードNO.外形寸法図

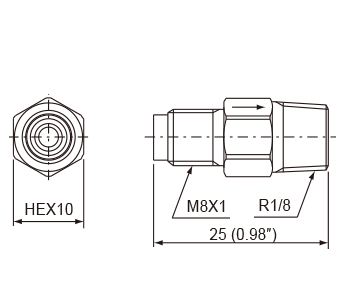

CSA 05 105201 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105202
03 105203
02 105204
0 105205
1 105206
2 105207
3 105208
4 105209
5 105210
CJB 05 105211 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105212
03 105213
02 105214
0 105215
1 105216
2 105217
3 105218
4 105219
5 105220
CTU 05 105321 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105322
03 105323
02 105324
0 105325
1 105326
2 105327
3 105328
4 105329
5 105330

型 式コードNO.外形寸法図
CTA 05 105221 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105222
03 105223
02 105224
0 105225
1 105226
2 105227
3 105228
4 105229
5 105230
CTD 05 105231 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105232
03 105233
02 105234
0 105235
1 105236
2 105237
3 105238
4 105239
5 105240
CTC 05 105241 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105242
03 105243
02 105244
0 105245
1 105246
2 105247
3 105248
4 105249
5 105250
CTB 05 105251 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105252
03 105253
02 105254
0 105255
1 105256
2 105257
3 105258
4 105259
5 105260
CTK 05 105261 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105262
03 105263
02 105264
0 105265
1 105266
2 105267
3 105268
4 105269
5 105270
CTG 05 105271 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105272
03 105273
02 105274
0 105275
1 105276
2 105277
3 105278
4 105279
5 105280
CTH 05 105281 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105282
03 105283
02 105284
0 105285
1 105286
2 105287
3 105288
4 105289
5 105290
CTL 05 105291 抵抗式連続用バルブ コントロールユニット 外形寸法図
04 105292
03 105293
02 105294
0 105295
1 105296
2 105297
3 105298
4 105299
5 105300
