連続(循環)分配システム

電動型微少量吐出ギア-ポンプ AMS型

電動型微少量吐出ギア-ポンプ AMS型

微量を連続的に供給する電動式ギアーポンプユニットです。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

AMS-1 AMS-3 AMS-6
ポンプ 吐出油量 AMS-1:1.25ml/min (50Hz) 1.5ml/min (60Hz)
AMS-3:2.5ml/min (50Hz) 3ml/min (60Hz)
AMS-6:5ml/min (50Hz) 6ml/min (60Hz)
吐出圧力 0.8MPa (安全弁設定圧)
モーター
(異電圧対応ができます)
電圧/電流 AC100Vφ1/50mA AC200Vφ1/25mA (50Hz)
AC100Vφ1/42mA AC200Vφ1/18mA (60Hz)
AC100Vφ1/25mA AC200Vφ1/18mA (60Hz)
出力 3W シンクロナスモーター
異常検知 油面
オイルレベル
スイッチ
接点形式  A接点 (NO) 油面下限でON
接点容量  0.5A, AC DC200V/30W小さい方
運転定格 連続
使用粘度範囲 32〜1300mm2/S
タンク有効容量 1.8l、3l (樹脂製) 3l、4l、8l (板金製)
質量 1.8kg
AMS-15
ポンプ 吐出油量 15ml/min (50Hz) 18ml/min (60Hz)
吐出圧力 0.8MPa (安全弁設定圧)
モーター
(異電圧対応ができます)
電圧/電流 AC100Vφ1/0.25A (50/60Hz) 200Vφ1
出力 5.0W コンデンサー3.0μF付属
ギアーヘッド 減速比:1/25
使用粘度範囲 32〜1300mm2/S
タンク有効容量 1.8l、3l (樹脂製) 3l、4l、8l (板金製)
質量 2.3kg

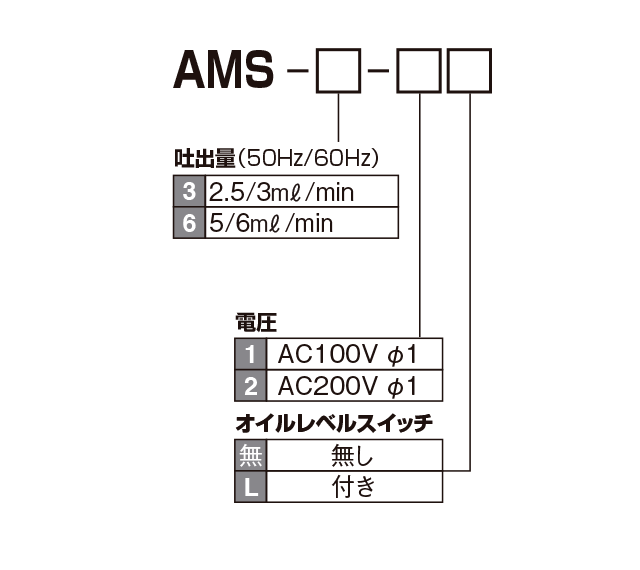

型式表示方法

電動型微少量吐出ギア-ポンプ AMS型 型式表示方法

型式

型式コードNo.
AMS-1-1 102401
AMS-1-1L 102403
AMS-1-2 102402
AMS-1-2L 102404
AMS-15-1 102416
AMS-15-1L 102418
AMS-15-2 102417
AMS-15-2L 102419
AMS-3-1 102405
AMS-3-1L 102407
AMS-3-2 102406
AMS-3-2L 102408
AMS-6-1 102489
AMS-6-1L 112094
AMS-6-2 102490
AMS-6-2L 112095

交換モーター型式

ポンプコードNO.

電 圧

交換モーター型式
AMS-1 521194 100V M-B1
521196 200V M-B2
AMS-3 521194 100V M-B1
521196 200V M-B2
AMS-6 521210 100V M-A1
521328 200V M-A2

正しい使い方

サクションフイルターは、年1回交換または洗浄してください。
こちらの適応表をご覧ください。
オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。こちらの粘度表をご覧ください。
特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
電圧等の間違いにはご注意ください。
吐出口の継手は、締め込み過ぎないようにしてください。
こちらの締め付けトルク表をご覧ください。
システム設計の際は、こちらからお問い合せ下さい。

資料

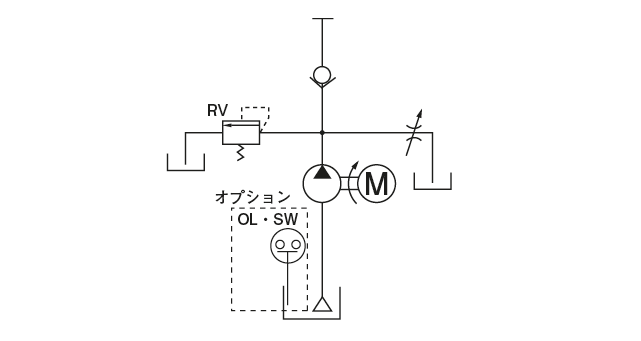

ポンプ回路図
ポンプ回路図

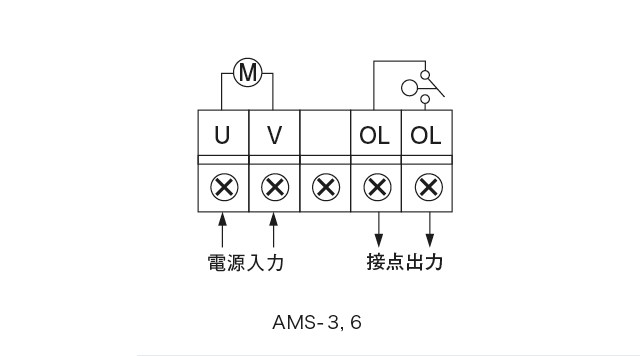

結線図
結線図

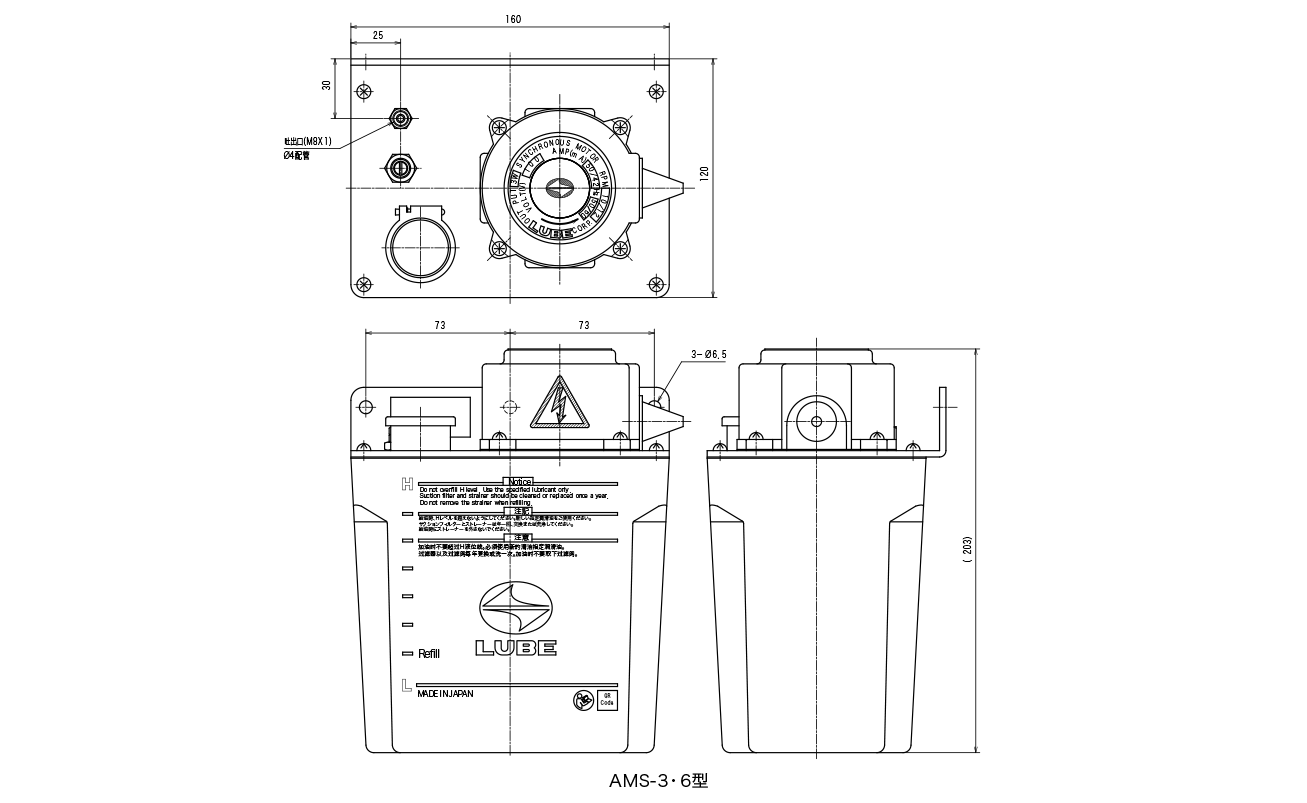

外形寸法図
外形寸法図
警告 誤った取扱をすると、死亡または損傷を負う可能性があります。

特定の条件において、感電の可能性があります。 特定の条件において、感電の可能性があります。

必ずアース線を接続してください。 必ずアース線を接続してください。
