オイルシステム

抵抗方式システム

抵抗式間欠用バルブ フローユニット

抵抗式間欠用バルブ フローユニット

抵抗方式の間欠給油用比例分配バルブです。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

常用使用圧力 0.8MPa以下

材質

真鍮(本体)

正しい使い方

流れ方向、ジャンクションとのネジ接続寸法を確認してください。
取付用ジャンクションは、こちらをご覧ください。
システム設計の際は、こちらからお問い合せ下さい。

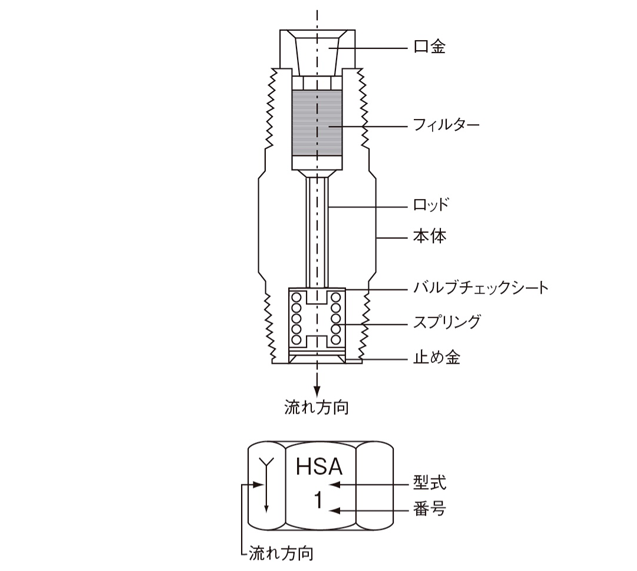

内部構造
抵抗式間欠用バルブ フローユニット  内部構造


資料

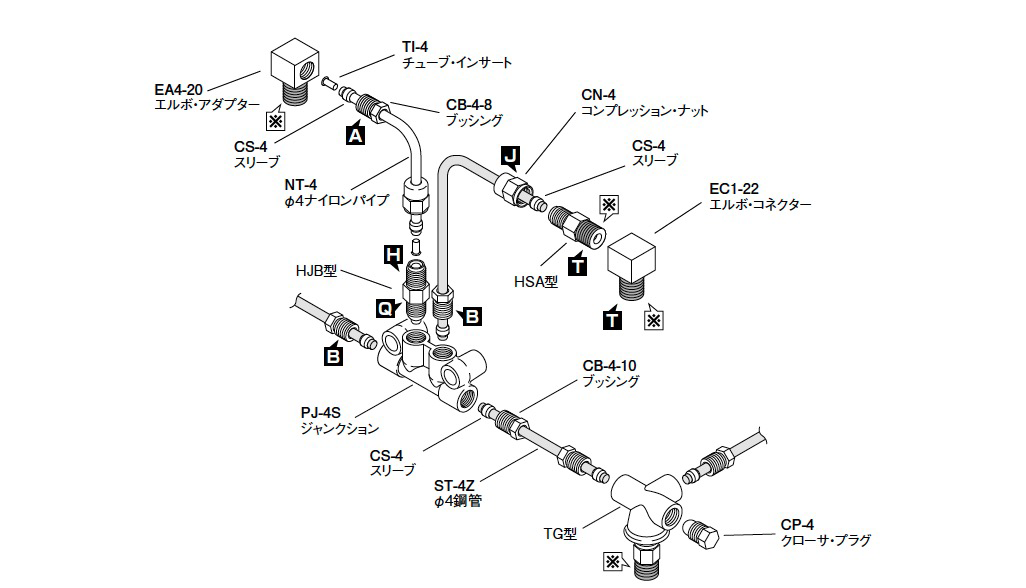

配管レイアウト図

このレイアウトはあくまでも1例です

抵抗式間欠用バルブ フローユニット  配管レイアウト図
マークの箇所には、シール剤を使用してください。
マークは、締付けトルクを表します。締付けトルク表を参照ください

型式

型 式コードNO.外形寸法図

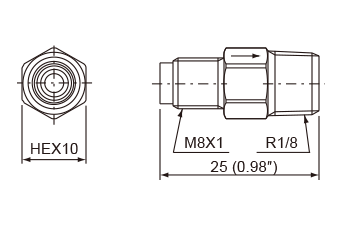

HSA 03 105501 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105001
0 105002
1 105003
2 105004
3 105005
4 105006
5 105007

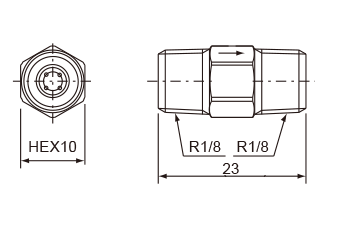

HJB 03 105502 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105008
0 105009
1 105010
2 105011
3 105012
4 105013
5 105014

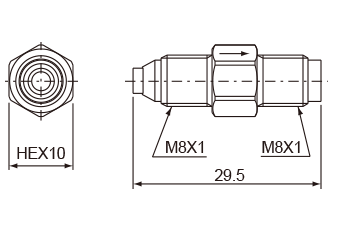

HTU 03 105513 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105072
0 105073
1 105074
2 105075
3 105076
4 105077
5 105078
型 式コードNO.外形寸法図
HTA 03 105503 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105015
0 105016
1 105017
2 105018
3 105019
4 105020
5 105021
HTD 03 105504 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105022
0 105023
1 105024
2 105025
3 105026
4 105027
5 105028
HTC 03 105505 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105029
0 105030
1 105031
2 105032
3 105033
4 105034
5 105035
HTB 03 105506 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105036
0 105037
1 105038
2 105039
3 105040
4 105041
5 105042
HTK 03 105507 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105043
0 105044
1 105045
2 105046
3 105047
4 105048
5 105049
HTG 03 105508 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105051
0 105052
1 105053
2 105054
3 105055
4 105056
5 105057
HTH 03 105509 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105058
0 105059
1 105060
2 105061
3 105062
4 105063
5 105064
HTL 03 105510 抵抗式間欠用バルブ フローユニット  外形寸法図
02 105065
0 105066
1 105067
2 105068
3 105069
4 105070
5 105071
