オイルシステム

抵抗方式システム

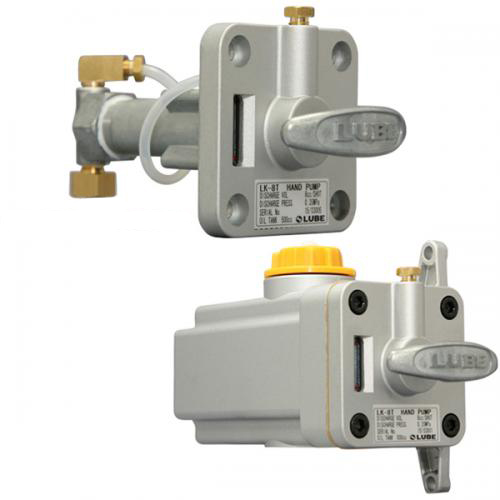

手動潤滑ピストンポンプ LK型

手動潤滑ピストンポンプ LK型

機械の中にセットすることができます。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

吐出油量 8ml/ストローク
吐出圧力 0.35MPa
質量 0.32kg (LK) 0.75kg (LK-8T)

型式

型 式コードNo.タンク
LK-8 103401 -
LK-8TL 103402
LK-8TR 103403

正しい使い方

オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。こちらの粘度表をご覧ください。
特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
吐出口の継手は、締め込み過ぎないようにしてください。
こちらの締め付けトルク表をご覧ください。
レバーを急に引いたり、無理に押し込んだりしないでください。
ポンプを機械の右側に取り付ける場合はLK8-TLを、左側に取り付ける場合はLK8-TRをお選びください。
システム設計の際は、こちらからお問い合せ下さい。


資料

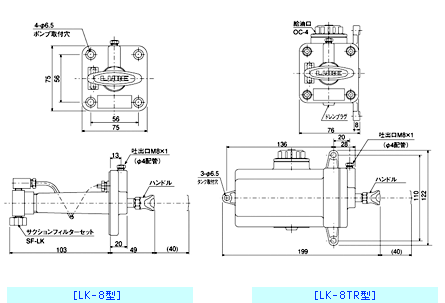

外形寸法図
外形寸法図

カタログダウンロード

STEP図面ダウンロード
