電磁駆動潤滑吐出型ピストンポンプ EX-5型

電磁駆動潤滑吐出型ピストンポンプ EX-5型

省電力微少量吐出、小型、軽量な潤滑吐出用ピストンポンプです。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

ポンプ 吐出油量 0.5ml/ストローク
吐出圧力 0.2MPa
電圧/電流 DC24V 3.0A
通電時間 2秒 (30秒以上の通電はしないでください。)
休止時間 3分以上 (通電率1%以下)
異常検知 油面
オイルレベルスイッチ
接点形式  A接点 (NO) 油面下限でON
接点容量  0.5A, AC DC200V/30W小さい方
使用粘度範囲 32〜1300mm2/S
タンク有効容量 400ml
質量 1kg

型式

型式コードNo.
EX-5 112828

正しい使い方

オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。 こちらの粘度表 をご覧ください。
特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
電圧等の間違いにはご注意ください。
吐出口の継手は、締め込み過ぎないようにしてください。
こちらの締め付けトルク表 をご覧ください。
油を入れないで運転をしないでください。
システム設計の際は、 こちら からお問い合せ下さい。

資料

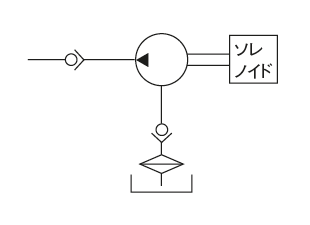

ポンプ回路図
ポンプ回路図

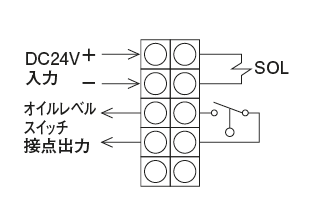

結線図
結線図

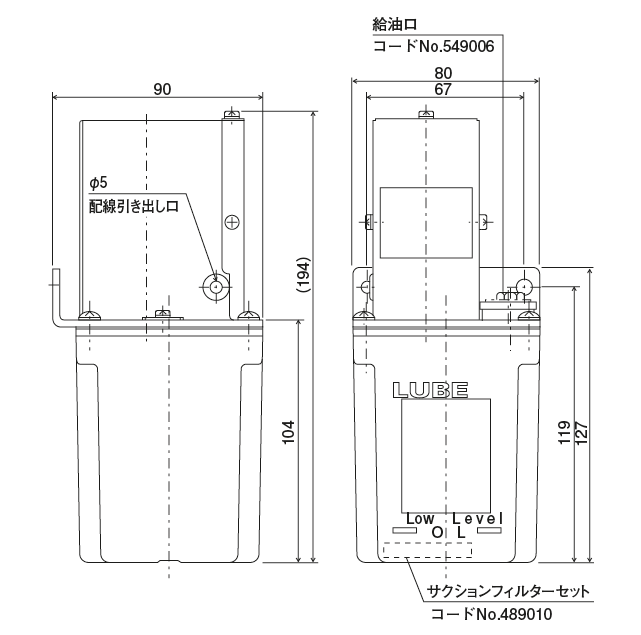

外形寸法図
外形寸法図
警告 誤った取扱をすると、死亡または損傷を負う可能性があります。

特定の条件において、感電の可能性があります。 特定の条件において、感電の可能性があります。

必ずアース線を接続してください。 必ずアース線を接続してください。

カタログダウンロード

STEP図面ダウンロード
