電動間欠吐出型ピストンポンプ MMXL-III型

電動間欠吐出型ピストンポンプ MMXL-III型

省電力型モーターを使用し電源の投入だけで自動間欠吐出ができる経済的なポンプです。
小型機に実績が豊富で、幅広い分野で御採用いただいております。



  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

ポンプ 吐出油量 0.2〜1.0ml/ストローク
1.5〜2.5ml/ストローク
2.5〜5.5ml/ストローク
吐出圧力 0.3MPa
モーター
(異電圧対応ができます)
電圧/電流 AC100Vφ1/50mA AC200Vφ1/25mA (50Hz)
AC100Vφ1/42mA AC200Vφ1/18mA (60Hz)
出力 3W シンクロナスモーター
異常検知 油面
オイルレベルスイッチ
接点形式  A接点 (NO) 油面下限でON
接点容量  0.5A, AC DC200V/30W小さい方
運転定格 連続
使用粘度範囲 32〜1300mm2/S
タンク有効容量 1.8l、3l (樹脂製) 3l、4l、8l (板金製)
質量 1.8lタンク付き1.8kg
保護等級 IP54 (CE対応型)

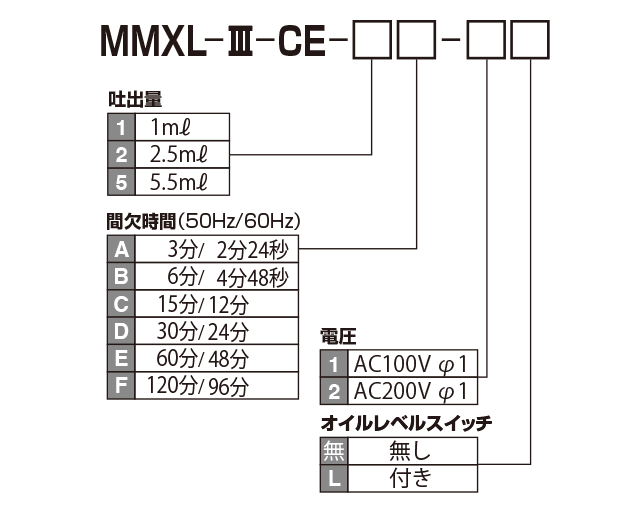

型式表示方法

電動間欠吐出型ピストンポンプ MMXL-II|型  型式表示方法


型式

交換モーター型式
間欠時間 3分 6分 15分 30分 60分 120分
モーター回転数rpm (50Hz) 20 10 4 2 1 1/2
交換モーター型式 100V 型式 M-A1 M-B1 M-C1 M-D1 M-E1 M-F1
コードNO. 521210 521194 521193 520062 520061 520060
200V 型式 M-A2 M-B2 M-C2 M-D2 M-E2 M-F2
コードNO. 521328 521196 521195 520067 520066 520065

型式

型式コードNo.
MMXLⅢ CE-1A-1 367001
MMXLⅢ CE-1A-1L 367055
MMXLⅢ CE-1A-2 367007
MMXLⅢ CE-1A-2L 367061
MMXLⅢ CE-1B-1 367002
MMXLⅢ CE-1B-1L 367056
MMXLⅢ CE-1B-2 367008
MMXLⅢ CE-1B-2L 367062
MMXLⅢ CE-1C-1 367003
MMXLⅢ CE-1C-1L 367057
MMXLⅢ CE-1C-2 367009
MMXLⅢ CE-1C-2L 367063
MMXLⅢ CE-1D-1 367004
MMXLⅢ CE-1D-1L 367058
MMXLⅢ CE-1D-2 367010
MMXLⅢ CE-1D-2L 367064
MMXLⅢ CE-1E-1 367005
MMXLⅢ CE-1E-1L 367059
MMXLⅢ CE-1E-2 367011
MMXLⅢ CE-1E-2L 367065
MMXLⅢ CE-1F-1 367006
MMXLⅢ CE-1F-1L 367060
MMXLⅢ CE-1F-2 367012
MMXLⅢ CE-1F-2L 367066
型式コードNo.
MMXLⅢ CE-2A-1 367019
MMXLⅢ CE-2A-1L 367073
MMXLⅢ CE-2A-2 367025
MMXLⅢ CE-2A-2L 367079
MMXLⅢ CE-2B-1 367020
MMXLⅢ CE-2B-1L 367074
MMXLⅢ CE-2B-2 367026
MMXLⅢ CE-2B-2L 367080
MMXLⅢ CE-2C-1 367021
MMXLⅢ CE-2C-1L 367075
MMXLⅢ CE-2C-2 367027
MMXLⅢ CE-2C-2L 367081
MMXLⅢ CE-2D-1 367022
MMXLⅢ CE-2D-1L 367076
MMXLⅢ CE-2D-2 367028
MMXLⅢ CE-2D-2L 367082
MMXLⅢ CE-2E-1 367023
MMXLⅢ CE-2E-1L 367077
MMXLⅢ CE-2E-2 367029
MMXLⅢ CE-2E-2L 367083
MMXLⅢ CE-2F-1 367024
MMXLⅢ CE-2F-1L 367078
MMXLⅢ CE-2F-2 367030
MMXLⅢ CE-2F-2L 367084
型式コードNo.
MMXLⅢ CE-5A-1 367037
MMXLⅢ CE-5A-1L 367091
MMXLⅢ CE-5A-2 367043
MMXLⅢ CE-5A-2L 367097
MMXLⅢ CE-5B-1 367038
MMXLⅢ CE-5B-1L 367092
MMXLⅢ CE-5B-2 367044
MMXLⅢ CE-5B-2L 367098
MMXLⅢ CE-5C-1 367039
MMXLⅢ CE-5C-1L 367093
MMXLⅢ CE-5C-2 367045
MMXLⅢ CE-5C-2L 367099
MMXLⅢ CE-5D-1 367040
MMXLⅢ CE-5D-1L 367094
MMXLⅢ CE-5D-2 367046
MMXLⅢ CE-5D-2L 367100
MMXLⅢ CE-5E-1 367041
MMXLⅢ CE-5E-1L 367095
MMXLⅢ CE-5E-2 367047
MMXLⅢ CE-5E-2L 367101
MMXLⅢ CE-5F-1 367042
MMXLⅢ CE-5F-1L 367096
MMXLⅢ CE-5F-2 367048
MMXLⅢ CE-5F-2L 367102

正しい使い方

給油ストレーナーは外さないでください。異物混入の原因となります。
サクションフイルターは、年1回交換または洗浄してください。
こちらの適応表をご覧ください。
オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。こちらの粘度表をご覧ください。
特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
電圧等の間違いにはご注意ください。
吐出口の継手は、締め込み過ぎないようにしてください。
こちらの締め付けトルク表をご覧ください。
油量調整ノブを無理に押し下げないでください。
油量調整は油量調整ノブが上昇している時には、行わないでください。最下限にて調整をしてください。
システム設計の際は、こちらからお問い合せ下さい。

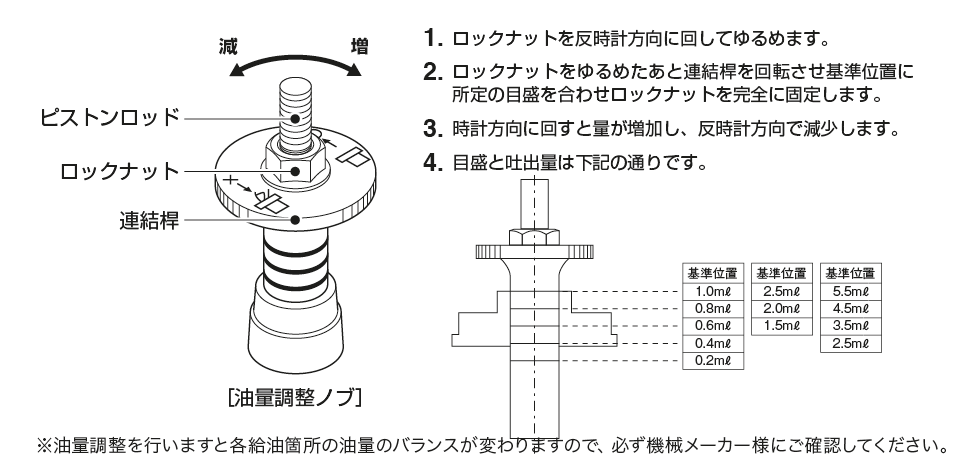

吐出油量の調整方法

電動間欠吐出型ピストンポンプ MMXL-II|型 吐出油量の調整方法



★油量調整を行いますと各給油箇所の油量バランスが変わりますので、必ず機械メーカー様にご確認ください。

資料

ポンプ回路図
ポンプ回路図

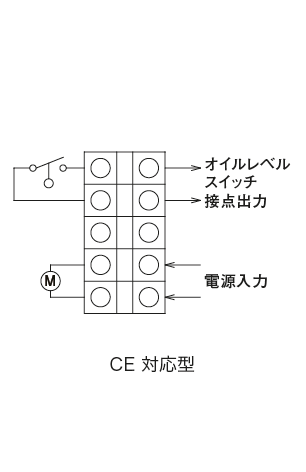

結線図
結線図

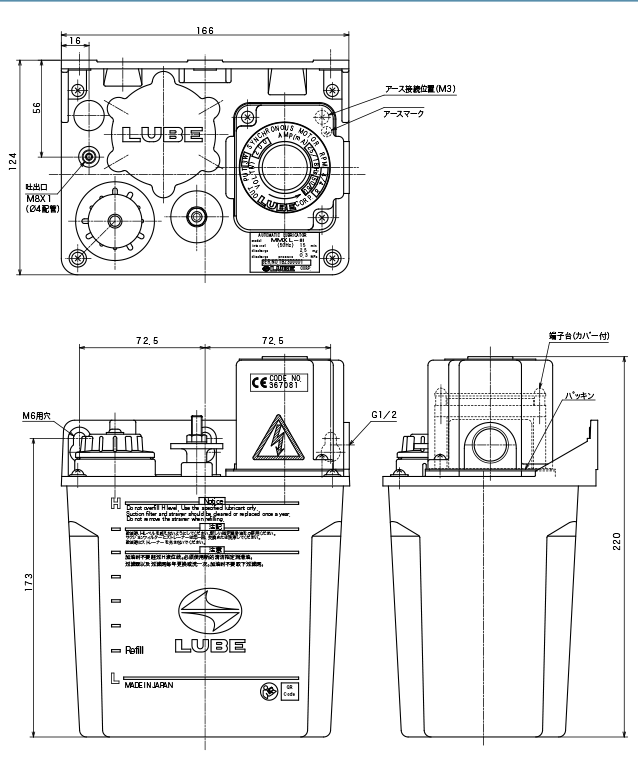

外形寸法図
