MLZ型(電動間欠吐出型小型ピストンポンプ )

MLZ型(電動間欠吐出型小型ピストンポンプ )



  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧
  • STEP図面データ閲覧

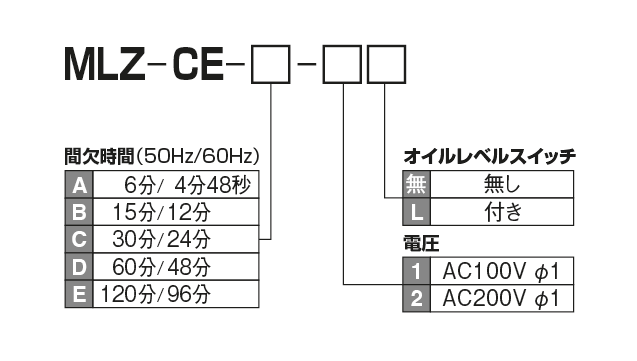

型式表示方法

MLZ 型(電動間欠吐出型小型ピストンポンプ)


 型式表示方法

型式

型式コードNO.
MLZ-CE-A-1 367201
MLZ-CE-A-1L 367216
MLZ-CE-A-2 367206
MLZ-CE-A-2L 367221
MLZ-CE-B-1 367202
MLZ-CE-B-1L 367217
MLZ-CE-B-2 367207
MLZ-CE-B-2L 367222
MLZ-CE-C-1 367203
MLZ-CE-C-1L 367218
MLZ-CE-C-2 367208
MLZ-CE-C-2L 367223
MLZ-CE-D-1 367204
MLZ-CE-D-1L 367219
MLZ-CE-D-2 367209
MLZ-CE-D-2L 367224
MLZ-CE-E-1 367205
MLZ-CE-E-1L 367220
MLZ-CE-E-2 367210
MLZ-CE-E-2L 367225



仕様

ポンプ 吐出油量 1.5〜2.5mℓ/ストローク
吐出圧力 0.3MPa
モーター 電圧/電流 AC100Vφ1/50mA
AC200Vφ1/25mA(50Hz)
AC100Vφ1/42mA
AC200Vφ1/18mA(60Hz)
出力 3W シンクロナスモーター
異常検知 オイルレベルスイッチ 接点形式 A接点(NO)油面下限でON
接点容量 0.5A、AC
DC200V/30W小さい方
運転定格 連続
使用粘度範囲 32〜1300mm²/s
タンク有効容量 0.8ℓ
質量 1.2kg
保護等級 IP54(CE対応品)

正しい使い方

● サクションフイルターは、年1回交換または洗浄してください。
適応表をご覧ください。
● オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。粘度表をご覧ください。
● 特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
● 使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
● 電圧等の間違いにはご注意ください。
● 吐出口の継手は、締め込み過ぎないようにしてください。締め付けトルク表をご覧ください。
● 油量調整ノブを無理に押し下げないでください。
● 油量調整は油量調整ノブが上昇している時には、行わないでください。最下限にて調整をしてください。

交換モーター型式

間欠時間6分15分30分60分120分
モーター回転数rpm(50Hz) 10 4 2 1 1/2
交換モーター型式 100V 型式 M-B1 M-C1 M-D1 M-E1 M-F1
コードNO. 521194 521193 520062 520061 520060
200V 型式 M-B2 M-C2 M-D2 M-E2 M-F2
コードNO. 521196 521195 520067 520066 520065

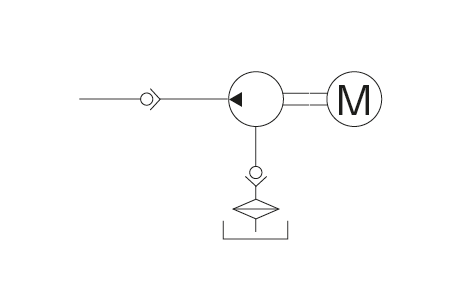

ポンプ回路図

MLZ 型(電動間欠吐出型小型ピストンポンプ)
ポンプ回路図

外形寸法図

MLZ 型(電動間欠吐出型小型ピストンポンプ)外形寸法図

警告
誤った取扱をすると、死亡または損傷を負う可能性があります。

感電
特定の条件において、感電の可能性があります。

アース
必ずアース線を接続してください。

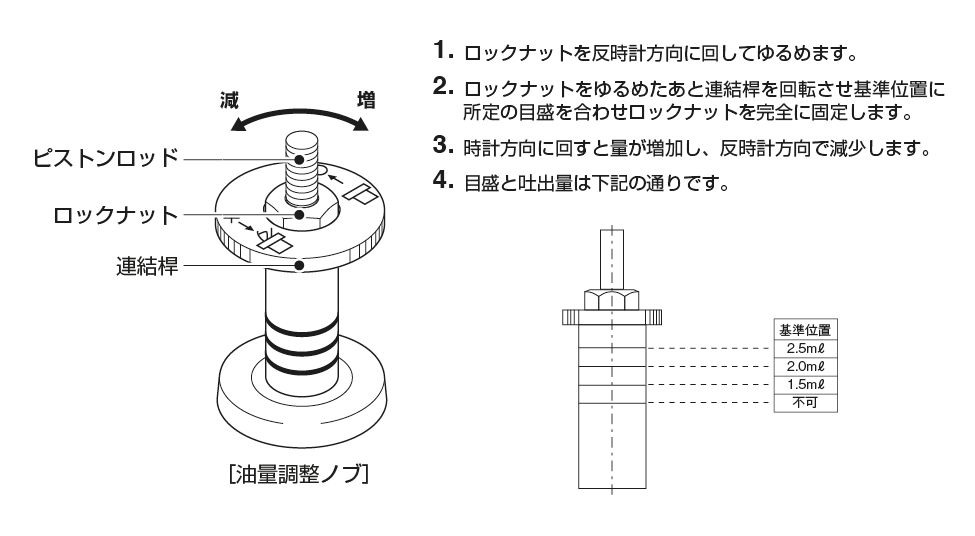

吐出油量の調整方法

MLZ 型(電動間欠吐出型小型ピストンポンプ)
吐出油量の調整方法

※ 油量調整を行いますと各給油箇所の油量のバランスが変わりますので、必ず機械メーカー様にご確認してください。

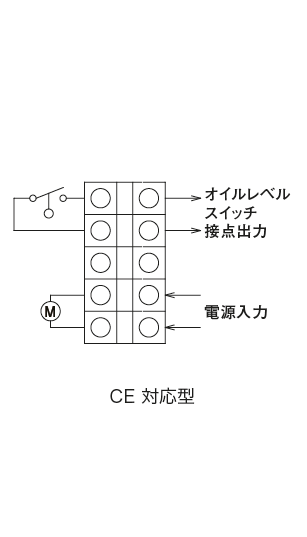

結線図

MLZ 型(電動間欠吐出型小型ピストンポンプ)
結線図
