ピストン式バネ圧定量バルブ MB型

ピストン式バネ圧定量バルブ MB型

ピンの動きで吐出確認ができ、低圧でスプリング吐出します。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

型式

  MB-LMB-CMB-R
吐出量 (ml)マーク 型 式 コードNo. 型 式 コードNo. 型 式 コードNo.
0.033 MB-L-3 205195 MB-C-3 205201 MB-R-3 205207
0.055 MB-L-5 205194 MB-C-5 205200 MB-R-5 205206
0.110 MB-L-10 205193 MB-C-10 205199 MB-R-10 205205
0.220 MB-L-20 205192 MB-C-20 205198 MB-R-20 205204
0.330 MB-L-30 205191 MB-C-30 205197 MB-R-30 205203
0.550 MB-L-50 205190 MB-C-50 205196 MB-R-50 205202

仕様

 吐出油量 0.03、0.05、0.1、0.2、0.3、0.5ml/ストローク
 作動圧力 1.0MPa
 復帰圧力 0.2MPa
 常用使用圧力 1.5〜2.5MPa
 吐出量誤差許容範囲 ±20%

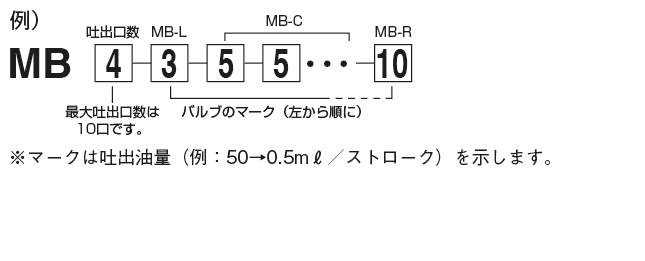

型式表示方法(アッセンブリーでの注文も承ります。)

ピストン式バネ圧定量バルブ MB型 型式表示方法


正しい使い方

主配管の継手にスパナをかけて固定してブッシングを締め付けてください。
システム設計の際は、こちらからお問い合せ下さい。

組合せ寸法表

口 数サイズ
AB
 1 口 25 -
 2 口 39 50
 3 口 54 65
 4 口 69 80
 5 口 84 95
 6 口 99 110
 7 口 114 126
 8 口 129 140
 9 口 144 155
 10 口 159 170

資料

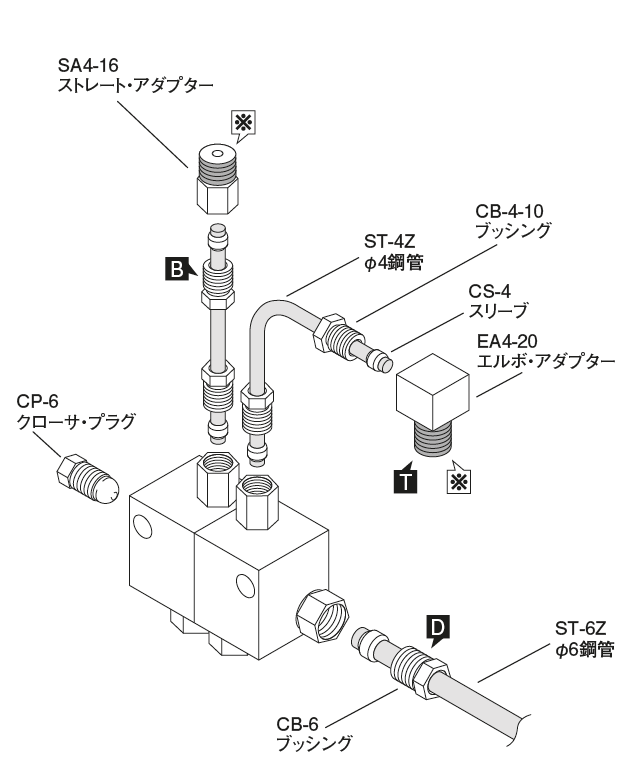

配管レイアウト図

このレイアウトはあくまでも1例です

ピストン式バネ圧定量バルブ MB型 配管レイアウト図
マークの箇所には、シール剤を使用してください。
マークは、締付けトルクを表します。締付けトルク表を参照ください

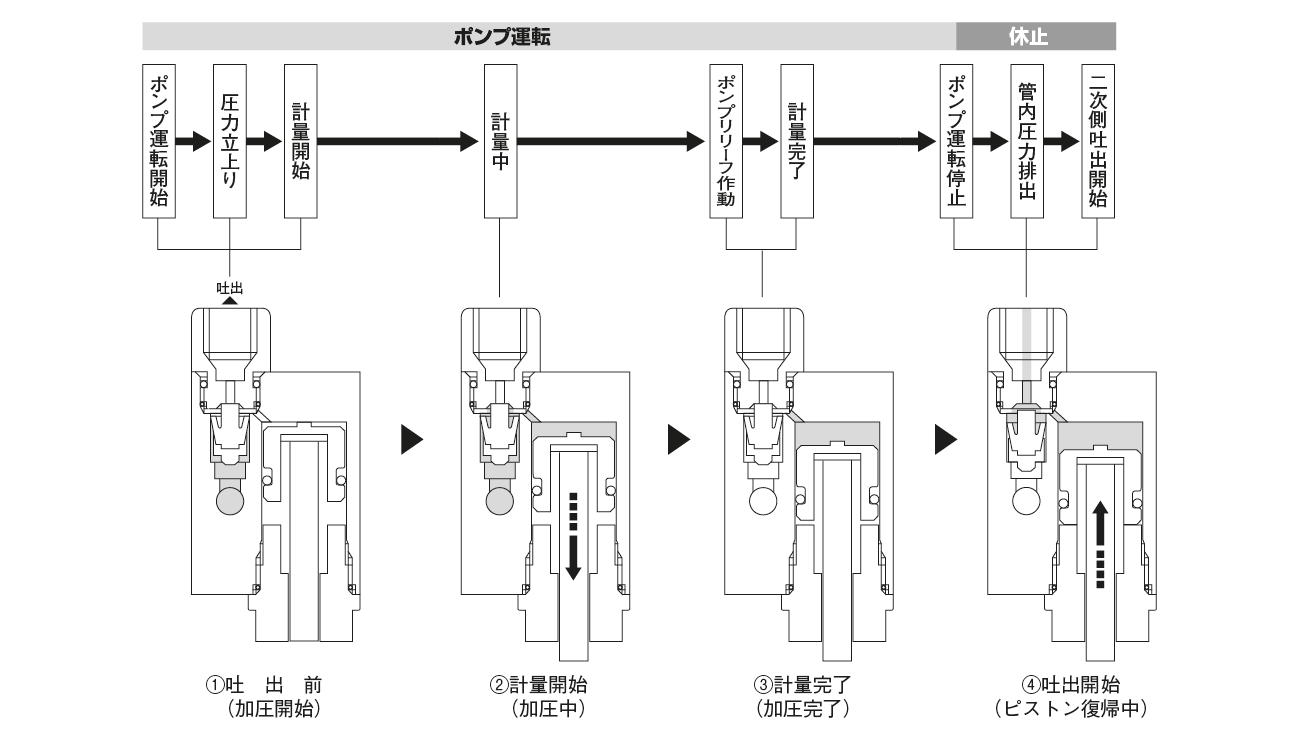

作動原理図
作動原理図

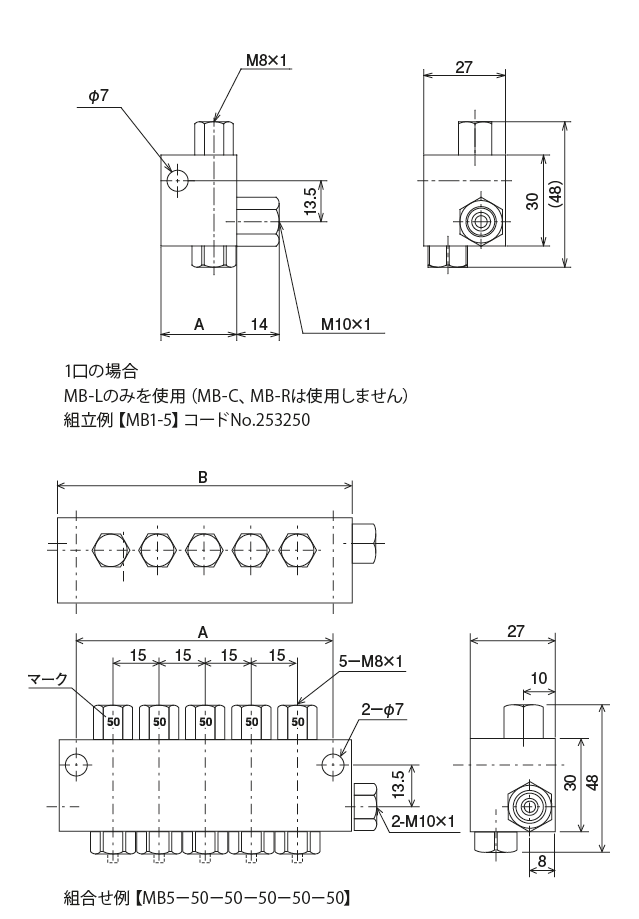

外形寸法図
外形寸法図


外形寸法図
