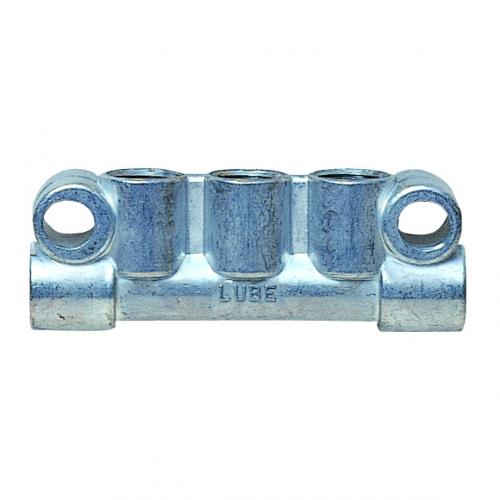

MOS型定量バルブ専用ジャンクション PVS型

MOS型定量バルブ専用ジャンクション PVS型

バルブ取付口はMOS専用M10×1になっています。
使用しない取付口はクローサプラグ (BPS)で止めてください。
配管を接続したい場合はアダプター (SAS)をご使用ください。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

型式

型 式コードNo.仕 様L1L2
PVS-2S 206572 シングル型2口用 47 34
PVS-3S 206573 シングル型3口用 63 50
PVS-4S 206574 シングル型4口用 78 65
PVS-5S 206575 シングル型5口用 93 80
PVS-6S 206576 シングル型6口用 108 95
PVS-7S 206577 シングル型7口用 123 110
PVS-8S 206578 シングル型8口用 138 125
材質:亜鉛ダイキャスト (ZDC)

資料

外形寸法図
外形寸法図

型式

型 式コードNo.仕 様
PVS-2D 206554 ダブル型2口用
材質:亜鉛ダイキャスト (ZDC)

資料

外形寸法図
外形寸法図

型式

型 式コードNo.仕 様
PVS-4D 206557 ダブル型4口用
材質:亜鉛ダイキャスト (ZDC)

資料

外形寸法図
外形寸法図
