オイルシステム

定量方式

手動高圧間欠吐出型ピストンポンプ LT-S型

手動高圧間欠吐出型ピストンポンプ LT-S型

1日数回給油する機械に適したポンプで、タンクと一体です。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

ポンプ 吐出油量 8ml/ショット
吐出圧力 3.4MPa (安全弁セット圧)
使用粘度範囲 65〜1300mm2/S
タンク有効容量 260ml (樹脂製)
質量 1.2kg
その他 脱圧機構付

型式

型式コードNo.
LT-S 103421

正しい使い方

オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。こちらの粘度表をご覧ください。
特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
吐出口の継手は、締め込み過ぎないようにしてください。
こちらの締め付けトルク表をご覧ください。
清浄な油を入れてください。
使用する定量バルブの総吐出量は、5ml 以内です。
システム設計の際は、こちらからお問い合せ下さい。

資料

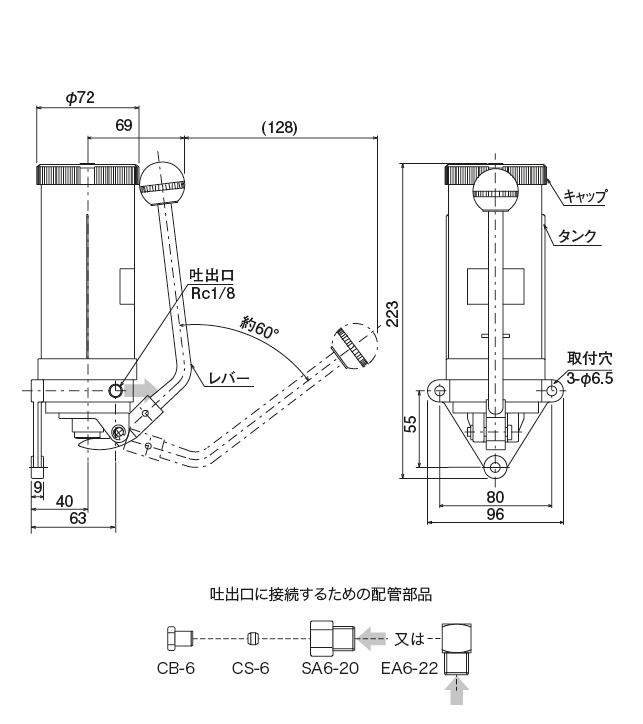

外形寸法図
外形寸法図

正しい使い方

警告 誤った取扱をすると、死亡または損傷を負う可能性があります。

特定の条件において、感電の可能性があります。 特定の条件において、感電の可能性があります。

必ずアース線を接続してください。 必ずアース線を接続してください。

カタログダウンロード

マニュアルダウンロード

DXF図面ダウンロード

STEP図面ダウンロード
