電動間欠吐出型ギアーポンプ AMO-Ⅱ-150S型

電動間欠吐出型ギアーポンプ AMO-Ⅱ-150S型

信頼性が高く実績があるポンプユニットです。
オイルレベルスイッチが標準で付いています。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

仕様

ポンプ 吐出油量 150ml/min (50Hz) 180ml/min (60Hz)
吐出圧力 2.0MPa (安全弁設定圧)
モーター 電圧/電流 AC100Vφ1/0.83A AC200Vφ1/0.41A (50Hz)
AC100Vφ1/0.64A AC200Vφ1/0.33A (60Hz)
出力 20W (50Hz/60Hz) コンデンサーモーター
異常検知 油面 圧力
オイルレベルスイッチ
接点形式  A接点 (NO) 油面下限でON
接点容量  0.5A AC DC200V/30W小さいほう
圧力スイッチ
接点形式  A接点 (NC)
作動圧力:1.7MPa OFF
復帰圧力:0.9MPa ON
接点容量 AC DC250V/3A
運転定格 最長運転時間:99秒以内 最短休止時間1分以上
使用粘度範囲 68〜1000mm2/S (50Hz)
タンク有効容量 1.8ℓ、3ℓ (樹脂製) 3ℓ、4ℓ、8ℓ (板金製)
質量 1.8ℓタンク:3.3kg 3ℓタンク:4kg(樹脂製)

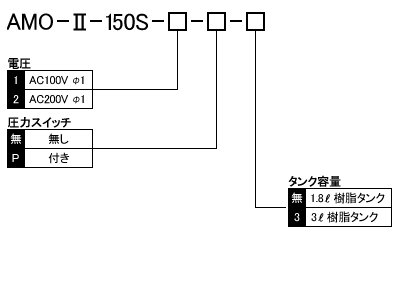

型式表示方法

電動間欠吐出型ギアーポンプ AMO-II-150S型 型式表示方法


型式

型式コードNo.
AMO-II-150S-1 202067
AMO-II-150S-1-3 202069
AMO-II-150S-1-P 202071
AMO-II-150S-1-P-3 202073
型式コードNo.
AMO-II-150S-2 202068
AMO-II-150S-2-3 202070
AMO-II-150S-2-P 202072
AMO-II-150S-2-P-3 202074

正しい使い方

このポンプユニットは制御回路が別に必要になります。
給油ストレーナーは外さないでください。異物混入の原因となります。
サクションフイルターは、年1回交換または洗浄してください。
こちらの適応表をご覧ください。
オイルは夏、冬場の油温により粘度変化しますので使用粘度範囲内で、使用するように注意してください。こちらの粘度表をご覧ください。
特殊添加物オイル、水溶性オイル、溶剤等は、使用しないでください。
使用中のオイルは定期的に不純物の混入などを点検し、発見された場合は、ただちにタンク内を洗浄し、新油と交換してください。
電圧等の間違いにはご注意ください。
吐出口の継手は、締め込み過ぎないようにしてください。
こちらの締め付けトルク表をご覧ください。
低粘度仕様もご用意しておりますので、ご相談ください。
システム設計の際は、こちらからお問い合せ下さい。


資料

ポンプ回路図
ポンプ回路図
結線図
結線図

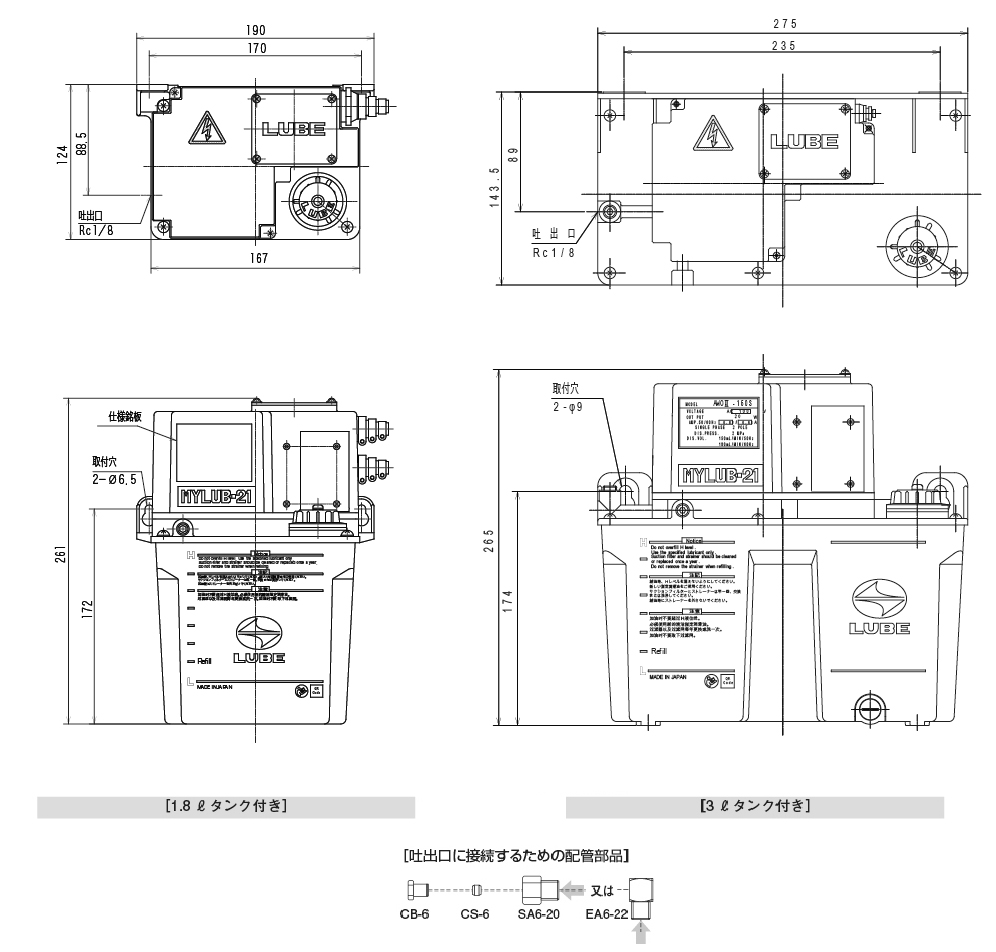

外形寸法図
外形寸法図
警告 誤った取扱をすると、死亡または損傷を負う可能性があります。

特定の条件において、感電の可能性があります。 特定の条件において、感電の可能性があります。

必ずアース線を接続してください。 必ずアース線を接続してください。
