省スペース超小型定量バルブ MOS型

省スペース超小型定量バルブ MOS型

並列型の直圧作動式で1回当りの吐出量は4種類あります。
小型機械やスペースに余裕のない機械に最適です。

  • マニュアル閲覧
  • カタログPDF閲覧
  • DXF図面データ閲覧

型式

型 式コードNo.吐出量 (ml)マーク
MOS-1 205300 0.01 1
MOS-3 205301 0.03 3
MOS-5 205302 0.05 5
MOS-10 205303 0.1 10

材質

真鍮(本体)

仕様

 吐出油量 0.01、0.03、0.05、0.1ml/ストローク
 作動圧力 0.9MPa
 復帰圧力 0.3MPa
省スペース超小型定量バルブ MOS型 アダプター (SAS)
[ アダプター (SAS) ]
省スペース超小型定量バルブ MOS型 プラグ (BPS)
[ プラグ (BPS) ]

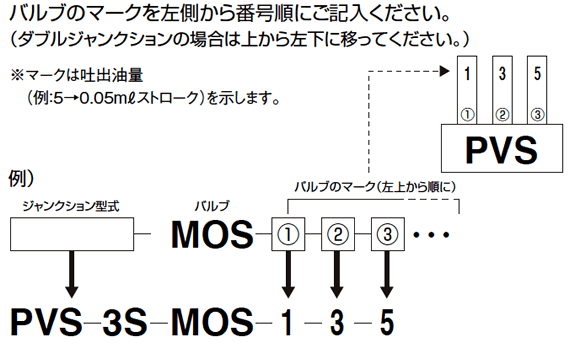

型式表示方法(アッセンブリーでの注文も承ります。)
省スペース超小型定量バルブ MOS型  型式表示方法

型式

型式コードNo.
SAS 619293
BPS 619219

正しい使い方

省スペース超小型定量バルブ MOS型  正しい使い方

ジャンクション取付時は本体にスパナをかけてネジ込んでください。(締め付けトルク:50kgf・cm)
配管接続時にはニップルをスパナで押さえブッシングを回してください。
システム設計の際は、こちらからお問い合せ下さい。

資料

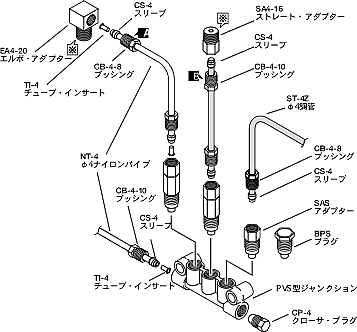

配管レイアウト図
このレイアウトはあくまでも1例です.
省スペース超小型定量バルブ MOS型 配管レイアウト図

マークの箇所には、シール剤を使用してください。
マークは、締付けトルクを表します。締付けトルク表を参照ください

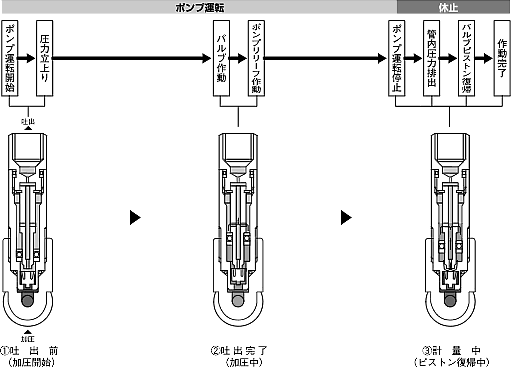

作動原理図
作動原理図
外形寸法図
外形寸法図
